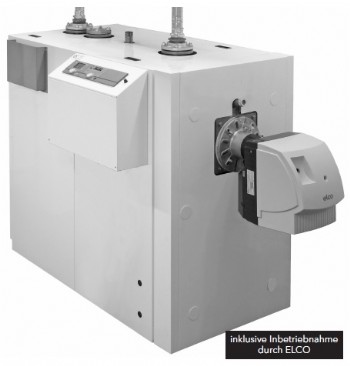

Lieferumfang STRATON® XL
Die Brennwertkessel STRATON® XL sind in robuster Dreizugbauweise im Gegenstromprinzip konstruiert. Alle mit Heizgas oder Kondensat in Berührung kommenden Bauteile bestehen aus hochwertigen Edelstahl. Dadurch ist ein Betrieb der Brennwertkessel ohne Begrenzung der minimalen Rücklauftemperatur, der Brennerleistung oder des Wasservolumen-stromes möglich. Dritter Zug ausgerüstet mit Turbulatoren. Diese bewirken verstärkte Turbulenzen der Rauchgase, so dass das gesamte Rauchgas die kalte Heizfläche berührt. Die hierdurch erzielte hohe Kondensationsleistung führt zu Kesselwirkungsgraden nahe des physikalischen Optimums (98 % nach oberem Heizwert, 104 % nach unterem Heizwert). Für die optimale hydraulische Einbindung haben die STRATON® XL Brennwertkessel zwei Rücklaufanschlüsse zur getrennten Einbindung von Hoch- und Niedertemperatur-Heizkreisen. Der Rücklauf des Niedertemperatur Heizkreises strömt in den unteren (kältesten) Teil des Heizkessels ein. Dort wird eine maximale Kondensationsleistung des Kessels erreicht. Heizkreise mit hohen Rücklauftemperaturen (Warmwasserbereitung, Heizlüfter) werden am Hochtemperaturanschluss eingebunden. Um eine geringe Stellfläche zu erreichen sind das Flammrohr sowie der zweite und dritte Zug übereinander angeordnet. Alle Hydraulikanschlüsse nach oben. Anbau des Kesselschaltfeldes auf der linken oder rechten Seite an Kesselverkleidung.
Geeignet für folgende Brennstoffe:
Öl-Gebläsebrenner
Für den Betrieb mit schwefelarmen Heizöl EL wird der Brennwertkessel STRATON® L mit einem abgestimmten zweistufigen ELCO Blaubrenner ausgerüstet. Schadstoffarm gemäß Emissionsklasse 3 der EN267 und der 1.BImSchV.
Der Brenner ist anschlussfertig verdrahtet mit 4/7- poligen Anschlussbuchsen. Montage über Brennerflansch mit Flanschdichtung, sowie zwei flexiblen Ölschläuchen zum Anschluss an Entlüftungsfilter.
Auswahl Kesselschaltfeld
Für den STRATON® XL kann je nach Anwendung zwischen drei Kesselschaltfeldern gewählt werden.
Schaltfeld mit LOGON B G2Z2/360
Heizkreisregler für zwei gemischte Heizkreise und einen Brauchwassererwärmer sowie zweistufige Brennerregelung.
Schaltfeld mit LOGON B G2Z2/360 und Erweiterungsmodul LOGON B WZ1
Wie oben, jedoch mit Zusatzmodul für dritten gemischten Heizkreis und einen zweiten Brauchwassererwärmer inkl. Bedienungs- und Anzeigegerät für die autonome Bedienung der Zusatzkreise.
Manuelles Kesselschaltfeld
Regulierthermostat und Betriebsstundenzähler für die erste und zweite Brennerstufe. Ohne Heizungsregler kann die Kessel-/ Brennersteuerung über eine Gebäudeleittechnik bauseits ausgeführt werden.
Erweiterung mit Wandaufbauregler
Durch Erweiterung der Kesselschaltfelder mit LOGON B können auch anspruchs volle Anlagen auf einfache Art und Weise realisiert werden.
Anlagen mit bis zu 40 Verbraucherkreisen, die von einem Hauptverteiler oder von einem bis zu zehn Unterverteilern abgehen, sind realisierbar.
Die Funktion jedes einzelnen Reglers als Erzeuger-, Verbraucher– oder Strangregler wird lediglich durch die Einstellung von 2 Adressen festgelegt.
Verdrahtung aller Regler untereinander mit handelsüblichem 2-adrigen Telefonkabeln.
Die Bedienung des Reglerverbundes bleibt so einfach wie in einem Einfamilienhaus.
Hinweis:
Die Kesselgrösse ist dem Wärmebedarf des Gebäudes anzupassen. Nicht zu gross auslegen! In besonderen Fällen sollte der Wärmebedarf der Brauchwassererwärmung berücksichtigt werden.
Wasserqualität
Für die Wasserbeschaffenheit gelten die Anforderungen der VDI2035-Kessel >600kW, sowie die Angaben in der Betriebsanleitung. Die Gewährleistung ist gebunden an die Beachtung der Wasserbeschaffenheit.
Alle Preise inkl. Inbetriebnahme durch ELCO-Servicetechniker.
