Fröling Schichtlademodul für Solaranlagen
mit elektronischer Regelung
mit elektronischer Regelung

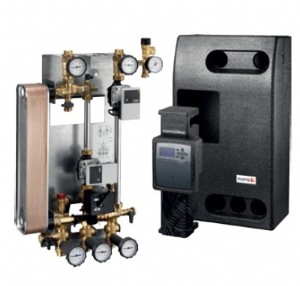

Armaturenbaugruppe mit Wärmetauscher und Dreiwege-Umschaltventil mt Sekundäranschlüssen für die kontrollierte Übertragung der Wärmeenergie des Solarkreislaufes an einen Schichtspeicher zur Einschichtung oben bzw. unten in den Pufferspeicher oder für die thermische Aufladung eines weiteren Speichers.
Der Solarkreislauf ist über eine integrierte Sicherheitsgruppe gegen Überdruck geschützt.
Die Armaturen des Schichtlademodules sind fertig auf einer Trägerplatte montiert und auf Dichtheit geprüft. Die Baugruppe ist vollständig isoliert.
Regler mit vollgrafik-Display und Datenausgang (S-Bus)
fertig verkabelt und folgenden Anschlüssen:
- Ausgang für Solarkreispumpe, für Ladepumpe, für Umschaltventil
- Temperatureingänge für Kollektor, Plattenwärmetauschereintritt-Primärseite, Plattenwärmetauscheraustritt-Sekundärseite, 3 Temperatureingänge für Schichtladespeicher, Schnittstelle für elektronischen Volumenstromaufnehmer.
Leistungsklasse: 25 kW
Anschlüsse:
primärseitig: G 1 Klemmringverschraubung, Rohrabstand 200 mm
sekundärseitig: G 1 flachdichtend, Rohrabstand 100 mm
Primärkreislauf bis PN 6 und 120 °C Dauerbetrieb.
Sekundärkreislauf bis PN 10 und 110 °C,
Pumpe Primärseite: Wilo-Yonos Hocheffizienzpumpen ST PWM 15/7
Pumpe Sekundärseite: Wilo-Yonos Hocheffizienzpumpen RS P'WM 15/7
